Cloisons grillagées de séparation et de protection SEPARA

Atouts et applications de la gamme de cloison grillagée SEPARA

Les atouts des cloisons grillagées :





  • Cloison d’atelier économique
  • Montage simplifié et rapide
  • Panneaux « standards » disponibles en plusieurs hauteurs et  largeurs
  • Conformes aux normes en vigueur

Les applications des cloisons grillagées :



  • Délimiter des zones de travail ou de stockage
  • Protéger les hommes : sécurité des opérateurs
  • Protéger les moyens de production : convoyeurs, robots, machines-outils…

Cloison grillagée "éco store" : fiche technique (pdf)



Panneaux « standards » disponibles en 2 hauteurs et 6 largeurs

Kits pour transformer des panneaux en portes

Kits de découpe pour adapter les panneaux en hauteur et en largeur

Extensions disponibles pour aller de 1,15m à 4,5m de hauteur

Tubes verticaux :         19 X19 mm

Tubes horizontaux :     15 X 15 mm

Poteaux : 70 X 25 mm ou 70 x 70 mm

Fils verticaux  Ø 3 mm - Fils horizontaux Ø 2.5 mm

Maille 50X60 mm

Finition : pré-traitement peinture Epoxy

Couleur panneaux : gris RAL 9018

Couleur piétements : sendzimir

Garde au sol : 50 mm

cloison industrielle grillagée pour séparer les espaces à l'intérieur des bâtiments

PANNEAUX GRILLAGÉS

Réf. Hauteur (mm) Largeur (mm)
PF001337 1100 250
PF001338 1100 400
PF001339 1100 700
PF001340 1100 1000
PF001341 1100 1200
PF001342 1100 1500
PF001343 2200 250
PF001344 2200 400
PF001345 2200 700
PF001346 2200 1000
PF001347 2200 1200
PF001348 2200 1500



PORTES

Réf. Description Hauteur (mm)
PF001357 kit porte simple battante Larg.max.1500mm 2200
PF001358 kit porte simple battante larg.max.1500mm  3300

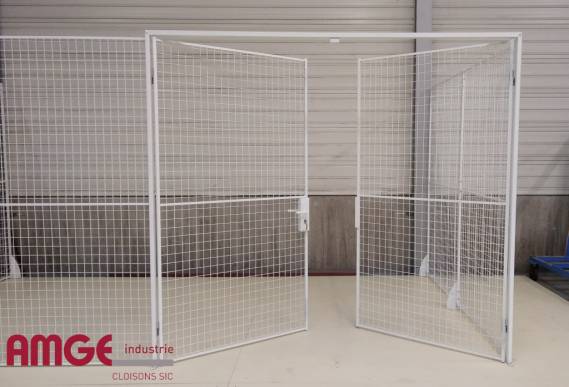

PF001359 kit porte double battante larg.max.3000mm 2200
PF001360 kit porte double battante larg.max.3000mm 3300
PF001361 kit porte coulissante larg.max.1500mm 2200
PF001362 kit porte coulissante larg.max.1500mm 3300
PF001363 kit porte coulissante larg.max.3000mm 2200
PF001364 kit porte coulissante larg.max.3000mm 3300
 PF001365 kit porte coulissante double rail larg.max.2*2900mm 2200
PF001366 kit porte coulissante double rail larg.max.2*2900mm 3300
PF001552 kit stabilisateur pour porte battante
PF001367 kit patte à cadenas pour porte simple et double battante
PF001368 kit patte à cadenas pour porte coulissante
PF001369 Serrure à crochet pour porte simple et double battante
PF001370 Serrure à crochet pour porte coulissante
PF001590 Serrure à cylindre pour toutes portes



POTEAUX

Réf. Description Hauteur (mm)
PF001349 piétement 228
PF001350 poteau 70*25mm 1150
PF001351 poteau 70*25mm 2250
PF001352 poteau 70*70mm 2250
PF001353 extension 70*25mm 1100
PF001354 extension 70*25mm 2200
PF001355 extension 70*70mm 1100
PF001356 extension 70*70mm 2200



ACCESSOIRES

PF001372 cornière d'angle 90° (jeu de 3 pièces)
PF001373 cornière d'angle variable 0-180° (jeu de 2 pièces)
PF001374 kit de découpe horizontale
PF001375 kit de découpe verticale ht 1100 mm
PF001376 kit de découpe verticale ht 2200 mm



+ de cloisons d'atelier en images

Protection machine "éco protect" : fiche technique (pdf)



Distance de sécurité : 200 mm minimum (selon norme EN ISO 13857 tab.4-chap.4.2.4.1 et EN 953-chap.5.2.2)

Garde au sol 100mm (conforme norme EN ISO 13857-chap.4.3)

Panneaux démontables de l’intérieur grâce à une clé unique ISO 14120 ; non démontables de l’extérieur

Adaptation facile à l’environnement (réglage libre en hauteur +/-10mm, 3 hauteurs et 13 largeurs de panneaux « standard »)

Protection conforme à la directive Machines : 2006/42/CE

Distance de sécurité  200 mm

Tubes verticaux          19 X19 mm

Tubes horizontaux      15 X 15 mm

Poteaux           50 X 50 mm

Fils verticaux  Ø 3 mm   Fils horizontaux Ø 2.5 mm

Maille : cc 50X30 mm

Finition : pré-traitement peinture Epoxy

Couleur panneaux : noir RAL 9011

Couleur poteaux : jaune RAL 1018

PANNEAUX GRILLAGÉS

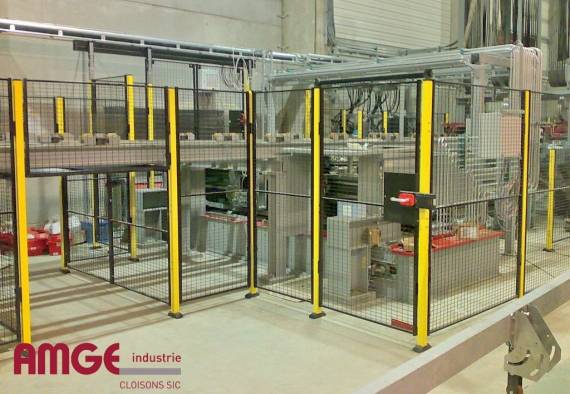

cloison grillagée pour la protection des machines dans les ateliers
Réf. Hauteur (mm) Largeur (mm)
PF001378 1300 250
PF001379 1300 400
PF001380 1300 500
PF001381 1300 600
PF001382 1300 700
PF001383 1300 800
PF001384 1300 900
PF001385 1300 1000
PF001386 1300 1100
PF001387 1300 1200
PF001388 1300 1300
PF001389 1300 1400
PF001390 1300 1500



Réf. Hauteur (mm) Largeur (mm)
PF001391 1900 250
PF001392 1900 400
PF001393 1900 500
PF001394 1900 600
PF001395 1900 700
PF001396 1900 800
PF001397 1900 900
PF001398 1900 1000
PF001399 1900 1100
PF001400 1900 1200
PF001401 1900 1300
PF001402 1900 1400
PF001403 1900 1500



Réf. Hauteur (mm) Largeur (mm)
PF001404 2200 250
PF001405 2200 400
PF001406 2200 500
PF001407 2200 600
PF001408 2200 700
PF001409 2200 800
PF001410 2200 900
PF001411 2200 1000
PF001412 2200 1100
PF001413 2200 1200
PF001414 2200 1300
PF001415 2200 1400
PF001416 2200 1500



PORTES

Réf. Description Hauteur (mm)
PF001463 kit porte simple battante larg.max.1500mm 2300
PF001464 kit porte double battante larg.max.2*1500mm 1400
PF001465 kit porte double battante larg.max.2*1500mm 2000
PF001466 kit porte double battante larg.max.2*1500mm 2300
PF001469 kit porte coulissante larg.max.1000mm 2300
PF001473 kit porte coulissante larg.max.2200mm 2300
PF001502 kit patte à cadenas pour porte battante
PF001503 kit patte à cadenas pour porte coulissante
PF001505 serrure à crochet pour porte battante
PF001506 serrure à crochet pour porte coulissante
PF001590 serrure à cylindre



POTEAUX

Réf. Garde au sol (mm) Hauteur (mm)
PF001417 100 1400
PF001419 100 2000
PF001420 100 2300



ACCESSOIRES

PF001426 clé de montage
PF001448 support contact électrique porte simple battant
PF001449 support contact électrique porte coulissante
PF001460 kit de découpe horizontale
PF001457 kit de découpe verticale ht.1300mm
PF001458 kit de découpe verticale ht.1900mm
PF001459 kit de découpe verticale ht.2200mm



 + de cloisons de protection en images
